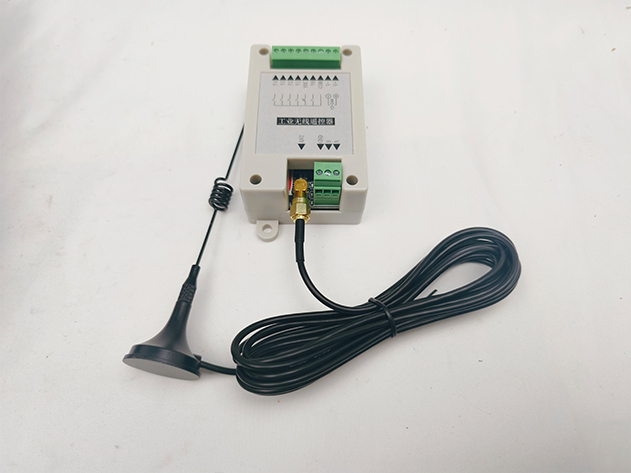

点对点无线模拟量信号传输器

产品名称	点对点无线模拟量信号传输器 4路开关量输入+2路模拟量输入+3路开关量输出+数据接口（RS485、RS232、CAN总线、DP-Profibus、网口）输出
产品型号	DSD-Q4KR2MR3KC485C
品牌	帝世达/DSDA
尺寸	100*70*25mm

可另外搭配接收器

产品详细介绍

    实现 4 路开关量、2 路模拟量无线实时传送，接收模块的继电器输出、电压 电流输出与发射模块的开关输入、电压电流输入

实时关联；接收模块的输出即发 射模块的输入，各个通道互相独立。用户无需编程，无需现场布线就可以达到远 程传输控制的

目的。广泛应用于工业遥控器、工业现场监控、水厂自动化等项目

符合MODBUS RTU协议，支持组态软件无线组网 、温度压力流量无线测量，无线传输距离方圆3公里！

产品概述

混合信号无线传输器由一个无线信号发射终端和一个无线信号接收终端组成，所谓“混合信号”就是一个终端上既有模拟量信号，又有开关量信号。
发射终端同时采集标准4-20mA电流信号和开关量信号，并通过全数字无线方式传送，远端的接收终端收到发射端的信号后立即处理输出多路继电器开关及4-20mA电流信号，

可以接入显示仪表、PLC或DCS等设备并驱动电磁阀、变频器等执行机构。

关 键 特 性

1、支持4路开关量输入，支持有源接入3.3V-100V电压，支持负电压输入；支持2路模拟量输入，可以采集电压0～10V或者电流信号0～20mA，支持过量程输入。

订货时，确定好需要几路输入，由厂家设置好再出厂。

2、采用RS485通讯接口。内建看门狗电路，确保工作异常时能恢复。MOBUSRTU模式，默认地址5，波特率9600，8N1，支持订货指定；

支持无线信号回传，特定ID特定频点，回传至遥控器显示，同时支持无线信号的三路继电器输出。

3、电源及通讯接线：电源接入9～36VDC，通讯线需接485A485B两根线。

开关量输入接线：开关量接入DI1/DI2/DI3/DI4，开关地接入DCOM。

4、空旷环境距离可以做100米，300米，500米，3KM等，还可以做更远的距离，可以在中间加上中继器，确保接力赛式的传输，特别适用于隧道弯道、矿山井下。

5、可外加2路开关量输出+2路模拟量输出（0-10V）+数据接口（RS485、RS232、CAN总线、DP-Profibus、网口）输出。

应用领域

此双向信号无线传输器可用在山上水池液位监控，距离做到了1KM，距离可以定制，根据客户的实际需求来制作。
