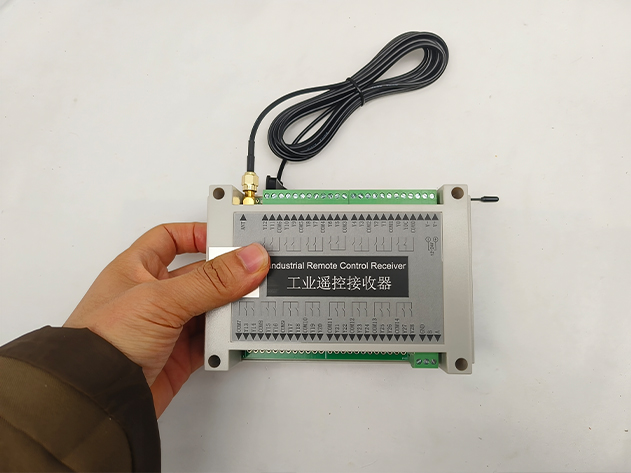

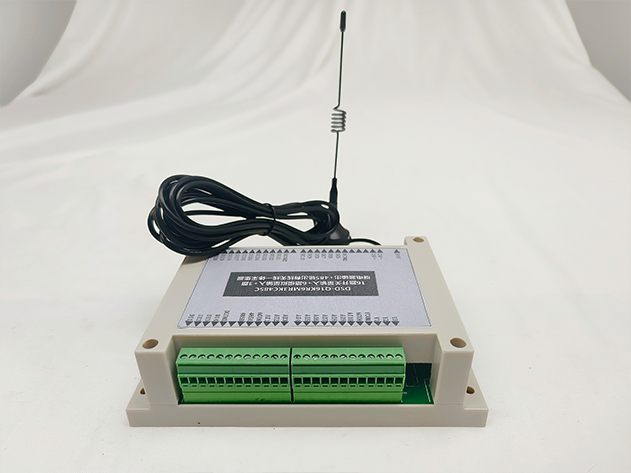

16路无线开关量测控终端

采集器

可配备20路继电器+10路0-10V+数据接口（RS485、RS232、CAN总线、DP-Profibus、网口）接收器输出

产品详细介绍

无线IO，无线开关量Modbus RTU，无线数字量采集器，无线开关量发射器，无线控制继电器。

符合MODBUS RTU协议，支持组态软件无线组网 、温度压力流量无线测量，无线传输距离方圆3公里！

关 键 特 性

1、支持16路开关量输入，支持有源接入3.3V-100V电压，支持负电压输入；支持6路模拟量输入，可以采集电压0～10V或者电流信号0～20mA，支持过量程输入。

订货时，确定好需要几路输入，由厂家设置好再出厂。

2、采用RS485通讯接口。内建看门狗电路，确保工作异常时能恢复。MOBUSRTU模式，默认地址5，波特率9600，8N1，支持订货指定；

支持无线信号回传，特定ID特定频点，回传至遥控器显示，同时支持无线信号的三路继电器输出。

3、电源及通讯接线：电源接入9～36VDC，通讯线需接485A485B两根线。

模拟量输入接线：6路模拟量接入AI1/AI2/AI3/AI4/AI5/AI6 ，模拟地接入ACOM。
开关量输入接线：16路开关量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12/DI13/DI14/DI15/DI16，开关地接入DCOM。

4、空旷环境距离可以做100米，300米，500米，3KM等，还可以做更远的距离，可以在中间加上中继器，确保接力赛式的传输，特别适用于隧道弯道、矿山井下。

应用领域

可以应用在油田井架张力无线监测设备配、橡胶厂硫化生产工艺无线DCS监测系统、工业场合的管网压力等无线远程监测等

无线声光报警灯

工业遥控器、工业现场监控

无线小车控制

水厂自动化

交通自动化控制

环境监测系统

石油管道监控系统
