PLC无线通讯终端

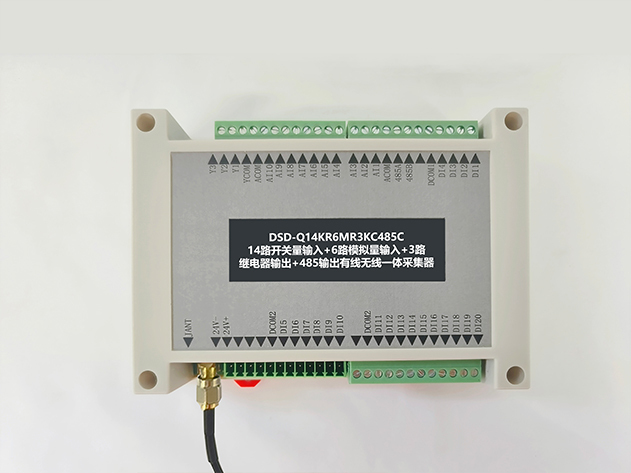

产品名称	PLC无线通讯终端 14路开关量输入+6路模拟量输入+3路继电器输出+485输出有线无线一体采集器
产品型号	DSD-Q14KR6MR3KC485C
品牌	帝世达/DSDA
尺寸	145*90*40mm

采集器

接收器

20路继电器+10路0-10V+数据接口（RS485、RS232、CAN总线、DP-Profibus、网口）接收器输出

产品详细介绍

符合MODBUS RTU协议，支持组态软件无线组网 、温度压力流量无线测量，无线传输距离方圆3公里！

无线IO，无线开关量Modbus RTU，无线数字量采集器，无线开关量发射器，无线控制继电器。
4~20mA无线变送器，无线模拟量传输器，无线模拟信号采集器，无线压力转发器 ，模拟量无线传输

关 键 特 性

1、支持14路开关量输入，支持有源接入3.3V-100V电压，支持负电压输入；支持6路模拟量输入，可以采集电压0～10V或者电流信号0～20mA，支持过量程输入。

订货时，确定好需要几路输入，由厂家设置好再出厂。

2、采用RS485通讯接口。内建看门狗电路，确保工作异常时能恢复。MOBUSRTU模式，默认地址5，波特率9600，8N1，支持订货指定；

支持无线信号回传，特定ID特定频点，回传至遥控器显示，同时支持无线信号的三路继电器输出。

3、电源及通讯接线：电源接入9～36VDC，通讯线需接485A485B两根线。

开关量输入接线：开关量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12/DI13/DI14，开关地接入DCOM。

4、空旷环境距离可以做100米，300米，500米，3KM等，还可以做更远的距离，可以在中间加上中继器，确保接力赛式的传输，特别适用于隧道弯道、矿山井下。

主要优势

◆ 不用插卡，无运行费用，不用编写程序，可以直接连接传感器或4～20mA变送器，实现点对点模拟量信号的无线传输；

◆ 信号传输距离远，可以穿过障碍，绕过阻挡物，无线信号传输距离达到3~5公里以上；

◆ 不用挖沟布线，可以缩短施工时间10倍。3公里的无线通信设备安装调试只需要2个小时搞定，4路4~20mA模拟量信号同时传输；

◆ 维护方便，在石油钻井、恒压供水、污水处理厂、变电站及钢铁厂等恶劣工况连续应用八年以上。

应用领域
