高山水池、山上水塔水位超远距离无线传输及水泵自动控制系统

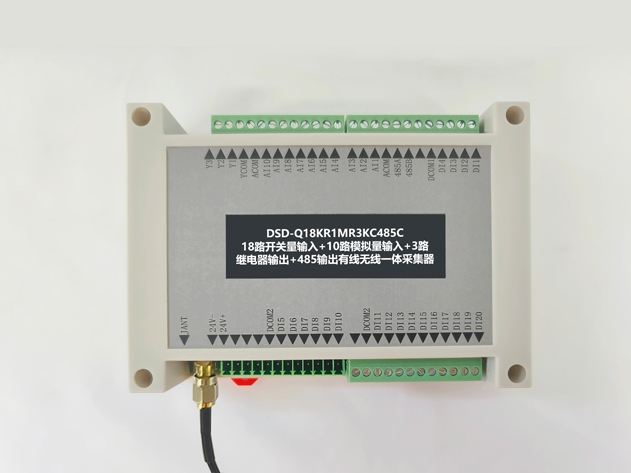

产品名称	PLC无线传输模块 18路开关量输入+10路模拟量输入+3路继电器输出+485输出有线无线一体采集器
产品型号	DSD-Q18KR10MR3KC485C
品牌	帝世达/DSDA
尺寸	145*90*40mm

产品详细介绍

山上水池、高位水塔水位超远距离无线传输及水泵自动控制系统

符合MODBUS RTU协议，支持组态软件无线组网 、温度压力流量无线测量，无线传输距离方圆3公里！

产品优点：

◆ 不用插卡，没有运行费用。适合于山顶水池、远距离水塔、江河等水位监测及水泵的自动控制；

◆ 超远距离无线电传输。无线传输距离大于3-5公里，可以架设中继器实现无障碍传输，距离可达到10公里以上；

◆ 山上水池附近没有电源也能使用。配备太阳能供电系统，对于山上没有动力电源的情况可以采用太阳能电源供电。

关 键 特 性

1、支持18路开关量输入，支持有源接入3.3V-100V电压，支持负电压输入；支持10路模拟量输入，可以采集电压0～10V或者电流信号0～20mA，支持过量程输入。

订货时，确定好需要几路输入，由厂家设置好再出厂。

2、采用RS485通讯接口。内建看门狗电路，确保工作异常时能恢复。MOBUSRTU模式，默认地址5，波特率9600，8N1，支持订货指定；

支持无线信号回传，特定ID特定频点，回传至遥控器显示，同时支持无线信号的三路继电器输出。

3、电源及通讯接线：电源接入9～36VDC，通讯线需接485A485B两根线。

开关量输入接线：20路开关量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12/DI13/DI14/DI15/DI16/DI17/DI18，开关地接入DCOM。

4、空旷环境距离可以做100米，300米，500米，3KM等，还可以做更远的距离，可以在中间加上中继器，确保接力赛式的传输，特别适用于隧道弯道、矿山井下。

应用领域
