无线通讯数据终端

产品名称	无线通讯数据终端 4路开关量输入+4路模拟量输入+3路继电器输出+485输出有线无线一体采集器

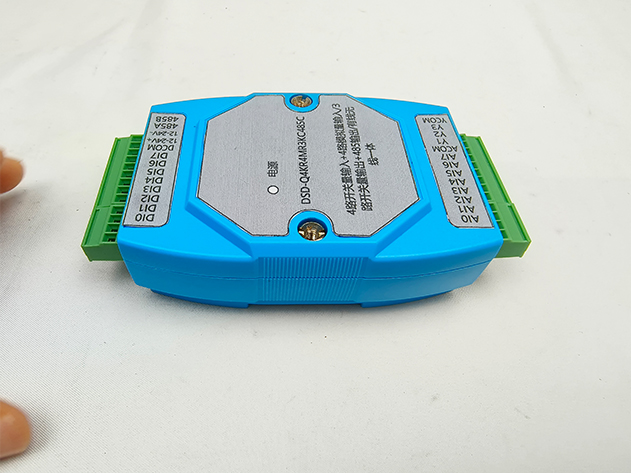

产品型号	DSD-Q4KR4MR3KC485C
品牌	帝世达/DSDA
尺寸	100*70*25mm

产品详细介绍

 PLC的种类繁多，品牌大多分为欧系、美系、日系。日系PLC品牌有三菱、欧姆龙、松下公司等，而日本的PLC技术是由美国引进的，对美国的PLC产品有一定的继承性，但日本的主推产品定位在小型PLC上。

是针对日系PLC的通讯特点而开发的专用工业级无线通讯产品，DSD-Q4KR4MR3KC485C无线数据通讯终端内嵌RS232/RS485双接口，自适应三菱N：N：协议、欧姆龙HOST Link协议，台达及永宏等Modbus RTU协议。

DSD-Q4KR4MR3KC485C能与日系PLC组成无线测控网络，无线可靠传输距离达到3公里以上，可以穿墙绕射，集成EMI抗干扰滤波单元，经过了八年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。

产品概述

混合信号无线传输器由一个无线信号发射终端和一个无线信号接收终端组成，所谓“混合信号”就是一个终端上既有模拟量信号，又有开关量信号。
发射终端同时采集标准4-20mA电流信号和开关量信号，并通过全数字无线方式传送，远端的接收终端收到发射端的信号后立即处理输出多路继电器开关及4-20mA电流信号，

可以接入显示仪表、PLC或DCS等设备并驱动电磁阀、变频器等执行机构。

关 键 特 性

1、支持4路开关量输入，支持有源接入3.3V-100V电压，支持负电压输入；支持4路模拟量输入，可以采集电压0～10V或者电流信号0～20mA，支持过量程输入。

订货时，确定好需要几路输入，由厂家设置好再出厂。

2、采用RS485通讯接口。内建看门狗电路，确保工作异常时能恢复。MOBUSRTU模式，默认地址5，波特率9600，8N1，支持订货指定；

支持无线信号回传，特定ID特定频点，回传至遥控器显示，同时支持无线信号的三路继电器输出。

3、电源及通讯接线：电源接入9～36VDC，通讯线需接485A485B两根线。

开关量输入接线：开关量接入DI1/DI2/DI3/DI，开关地接入DCOM。

4、空旷环境距离可以做100米，300米，500米，3KM等，还可以做更远的距离，可以在中间加上中继器，确保接力赛式的传输，特别适用于隧道弯道、矿山井下。
